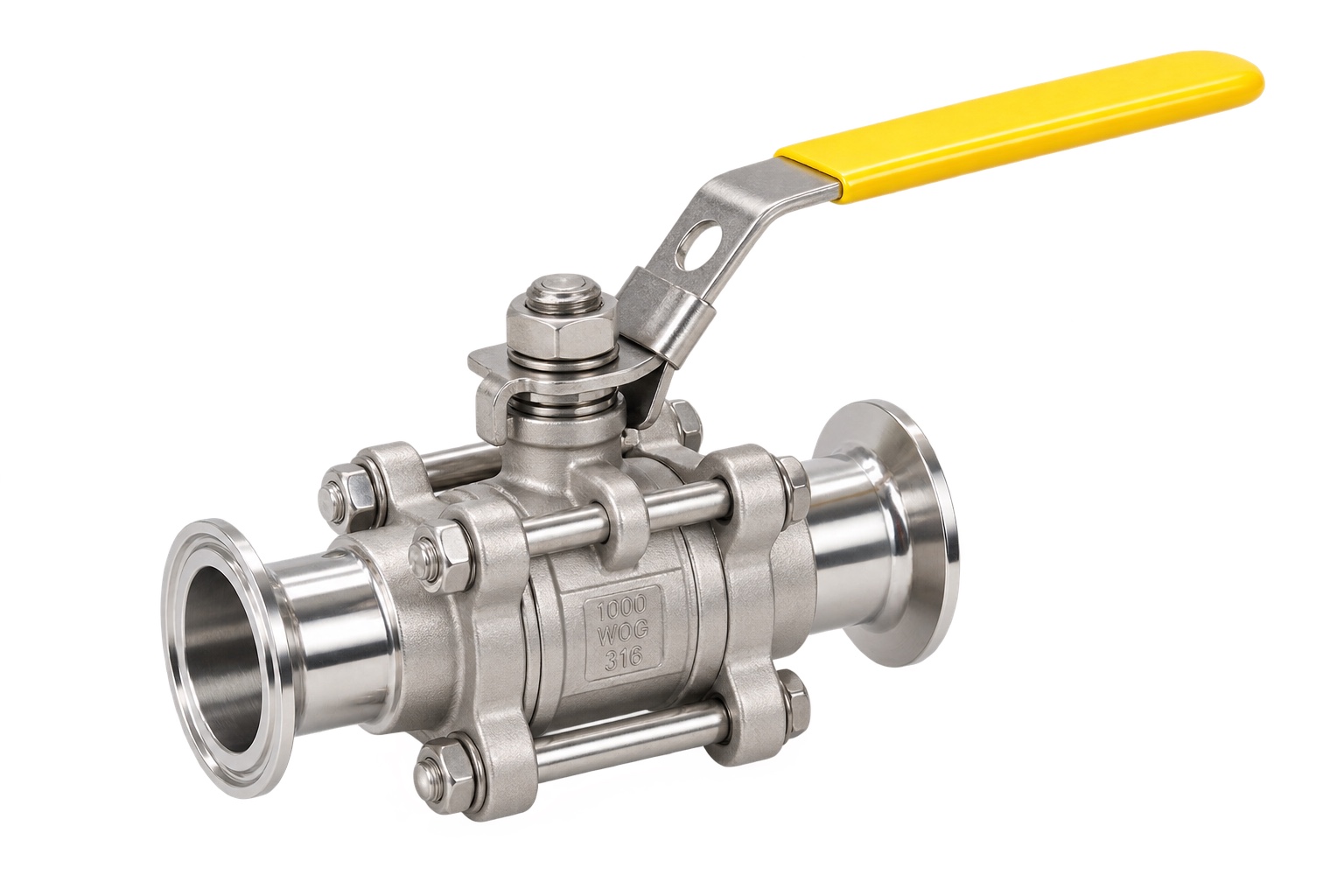

3-Piece Sanitary Ball Valve

Why a sanitary three-piece body 為什麼是衛生級三片式

衛生級管路的核心要求是可拆洗、無死角。三片式閥體鬆開貫穿螺栓即可取出中段，球體與閥座能完整取出清洗或更換，而 Tri-Clamp 端接讓整顆閥門不需工具即可從管路上卸下。若管段不常拆卸，也可指定對焊端。

這兩件事加起來，讓閥門符合定期拆洗（COP）的作業方式。螺紋端或焊接端的閥門做不到——前者拆裝會磨損螺紋並殘留死角，後者根本無法拆。

End connections 端接：快裝或對焊

端接有兩種：Tri-Clamp 快裝與對焊（butt weld）。快裝以夾環與墊片壓合，徒手即可拆裝，密封處為平面對平面、沒有螺紋縫隙，適合需要頻繁拆洗的管段。對焊是把閥門直接焊進管線，接合處連墊片縫隙都沒有，衛生條件最好，代價是拆不下來。

取捨很直接：要常拆洗選快裝，要最少縫隙且不常動選對焊。實務上同一條線常混用——需要檢修的節點用快裝，其餘用對焊。指定快裝時請確認管徑對應的 ferrule 規格與墊片材質，不同標準（如 ISO 與 ASME BPE）的 ferrule 尺寸不完全相同；指定對焊時請提供管件外徑與壁厚。

Materials 材質

本體、球體與閥桿為 AISI 316 不鏽鋼，球體經精密加工與拋光。閥座為 PTFE 或 RPTFE。

球體表面粗糙度直接影響殘留與清洗效果，也影響閥座壽命。若你的製程對表面粗糙度（Ra）有規範要求，請於詢價時提供，我們會確認是否在加工範圍內。

Applications 典型應用

• 食品與飲料製程管路
• 生技、製藥與化妝品的液體輸送
• 純水與 CIP／SIP 迴路的隔離
• 需要頻繁拆洗的小批量製程

常見問題 FAQ

衛生級球閥和一般不鏽鋼球閥差在哪裡？
主要差在端接方式與可拆洗性。衛生級的端接為 Tri-Clamp 快裝或對焊，密封面平整、沒有螺紋縫隙；一般球閥多為 NPT 螺紋端，螺紋處會殘留物料。快裝可徒手拆裝，對焊連墊片縫隙都沒有但無法拆卸。本系列為三片式，中段可取出清洗球體與閥座。

尺寸範圍與壓力等級是多少？
尺寸 1/2" 至 4"，全通徑，1000 WOG。壓力等級會依尺寸與配置而異，大口徑通常低於小口徑，請於詢價時提供實際工況與尺寸，我們會確認對應的額定值。

球體表面有拋光嗎？可以指定粗糙度嗎？
球體經精密加工與拋光。若製程對表面粗糙度（Ra）有規範要求，請於詢價時提供數值，我們會確認是否在加工範圍內再報價。

可以做電動或氣動驅動嗎？
標準品為 304 不鏽鋼手柄搭配塑膠握柄。驅動型屬客製範圍，請提供驅動方式、扭力需求與安裝介面規範，我們會先確認可行性。

代工與客製　本頁為標準品規格。衛生級管路的規範（ferrule 標準、墊片材質、表面粗糙度）依產業與客戶而異，請提供圖面與工況。詳見不鏽鋼球閥代工製造，或直接寄圖詢價。
