Warum macht Flüssigkeitskühlung aus Hand-Kugelhähnen angetriebene Ventile?
Kernaussage
Flüssigkeitskühlung fügt nicht einfach Ventile hinzu. Sie verlagert die Absperrung aus der Zentrale in die Rack-Reihe, und dort machen vier Bedingungen einen Handhebel unbrauchbar: es steht niemand im Gang, ein Leck neben stromführender Elektronik muss in Sekunden abgesperrt werden, redundante Pfade müssen auf Befehl umgeschaltet werden, und Füll- und Spülabläufe laufen nach Sequenz. Jede dieser Bedingungen macht aus einem Ventil, das einen Hebel getragen hätte, ein Ventil mit Antrieb und Signalleitung. Diese Umstellung verändert das Gehäuse, nicht nur den Aufbau. Ein angetriebenes Ventil braucht einen integralen ISO 5211 Anbauflansch statt einer Konsole, eine Spindel, die für Antriebsmoment und Querlast ausgelegt ist, einen Sitz, der Tausende von Zyklen übersteht statt Dutzende, und eine federbelastete Stopfbuchse. Ein für Handbetrieb spezifiziertes Gehäuse besteht seine Gehäuseprüfung und versagt trotzdem im Betrieb, denn das Versagen zeigt sich als Spindelleckage und als steigendes Losbrechmoment nach einigen tausend Zyklen, und darauf prüft keine Werksabnahme.
Woher die zusätzlichen Ventile kommen
In einer luftgekühlten Halle endet das Wasser am CRAH-Register. Absperrventile sitzen in der Kaltwasserzentrale und im Steigstrang, ein Techniker erreicht sie zu Fuß, und ihre Anzahl ergibt sich aus der Zahl der Umluftkühlgeräte.
Direct-to-Chip-Kühlung teilt diese Anordnung in zwei Teile. Eine Kühlmittelverteilereinheit (CDU) sitzt zwischen dem Gebäudewassersystem und einem eigenständigen technischen Kühlsystem, und die Sekundärseite führt aufbereitetes Medium zu Verteilern, an jedem Rack hinab und in Kühlplatten auf den Prozessoren. Jeder dieser Abzweige ist eine Stelle, an der später der Durchfluss abgestellt werden muss, ohne die Reihe zu entleeren.
Die Anzahl folgt aus der Topologie, nicht aus einer veröffentlichten Kennzahl. Ein CDU braucht Absperrung auf beiden Seiten beider Kreise. Ein Verteilerpaar braucht Absperrung oben und unten. Ein Rack-Abzweig braucht Absperrung, wenn ein einzelnes Rack jemals gewartet werden soll, während die Nachbarn weiterlaufen. Veröffentlichte Ventilzahlen je Rack unterscheiden sich stark zwischen Auslegungen, und eine Nachrüstung mit Rear-Door-Wärmetauschern ergibt wieder eine andere Zahl. Die belastbare Aussage lautet daher: die Ventilzahl skaliert mit der Zahl unabhängig wartbarer Abzweige, und Flüssigkeitskühlung vervielfacht diese Abzweige.
Warum diese Ventile nicht handbetätigt bleiben können
Auf der Sekundärseite gelten vier Randbedingungen, und jede für sich genügt, um einen Hebel auszuschließen.
| Bedingung auf der Sekundärseite | Warum ein Hebel scheitert | Was das Ventil stattdessen braucht |
|---|---|---|
| Kein Bediener im Gang | Der Aufwand ist der Weg dorthin, nicht das Ventil | Fernbefehl über das Gebäudenetz |
| Leck neben stromführender Hardware | Ein Alarm, der in einem Anruf endet, reagiert in Minuten | Antrieb an der Leckerkennung, mit definierter Sicherheitsstellung |
| N+1 CDU-Umschaltung | Redundanz wird nur so schnell wie die Personalbesetzung | Antrieb mit Stellungsrückmeldung zur Pfadbestätigung |
| Füllen, Spülen, Inbetriebnahme | Ein Ventil außerhalb der Steuerung muss umgangen werden | Antrieb im Steuerungsnetz, Teil der Sequenz |
Es steht niemand im Gang
Ein Ventil in einer eingehausten Warmgang-Zone liegt hinter einer Tür, in einem Zutrittsbereich, unter Umständen in einer Höhe, die eine Bühne erfordert.
Die Leckreaktion wird in Sekunden gemessen
Das Kühlmittel eines Direct-to-Chip-Kreises verläuft innerhalb des Rackvolumens, über und neben stromführender Hardware. Ein Leckerkennungskabel oder ein Wannensensor meldet schnell, aber ein Alarm, der in einem Telefonat endet, hat eine Reaktionszeit von Minuten. Ein Antrieb, der auf demselben Alarm verdrahtet ist, schließt auf das Signal hin.
Redundante Pfade werden geschaltet, nicht erlaufen
Wo CDUs N+1 aufgebaut sind, kann eine Einheit außer Betrieb gehen, ohne die getragene Last zu verlieren. Die Umschaltung ist eine Ventilbetätigung. Ist sie manuell, ist die Redundanz nur so schnell wie die Personalbesetzung.
Füllen, Spülen und Inbetriebnahme laufen nach Sequenz
Ein Sekundärkreis wird gefüllt, entlüftet, gespült und nachgewiesen, bevor er Last trägt, und nach jedem Bauteiltausch wiederholt sich dieselbe Sequenz. Solche Abläufe stehen in der Steuerung, und ein Ventil, das nicht in der Steuerung ist, muss umgangen werden.
Was sich im Ventilgehäuse ändert
Dieser Teil wird zuletzt spezifiziert und verursacht die meisten Probleme. Einen Antrieb auf ein für Handbetrieb ausgelegtes Ventil zu setzen ändert die Beanspruchung in vier messbaren Punkten.
| Merkmal | Hand-Absperrventil | Angetriebenes Ventil im Kühlkreis |
|---|---|---|
| Betätigungen über die Lebensdauer | Dutzende bis wenige hundert | Tausende, bestimmt durch die Steuersequenz statt durch Personen |
| Antriebsschnittstelle | Hebel und Anschlagplatte | ISO 5211 Anbauflansch, in kleinen Nennweiten F03 bis F07 |
| Spindelbelastung | Handmoment, axial eingeleitet | Antriebsmoment plus Querlast einer auskragenden Masse |
| Sitzbeanspruchung | Statische Dichtung, gelegentliche Bewegung | Wiederholte Verschleißspur, Kriechen unter Dauerlast |
| Spindelabdichtung | Ein Packungssatz, bei Leckage von Hand nachgezogen | Federbelastet, Tellerfedern halten die Pressung beim Kriechen |
| Lebensdauerbeendendes Versagen | Sitzleckage | Spindelleckage und steigendes Losbrechmoment |

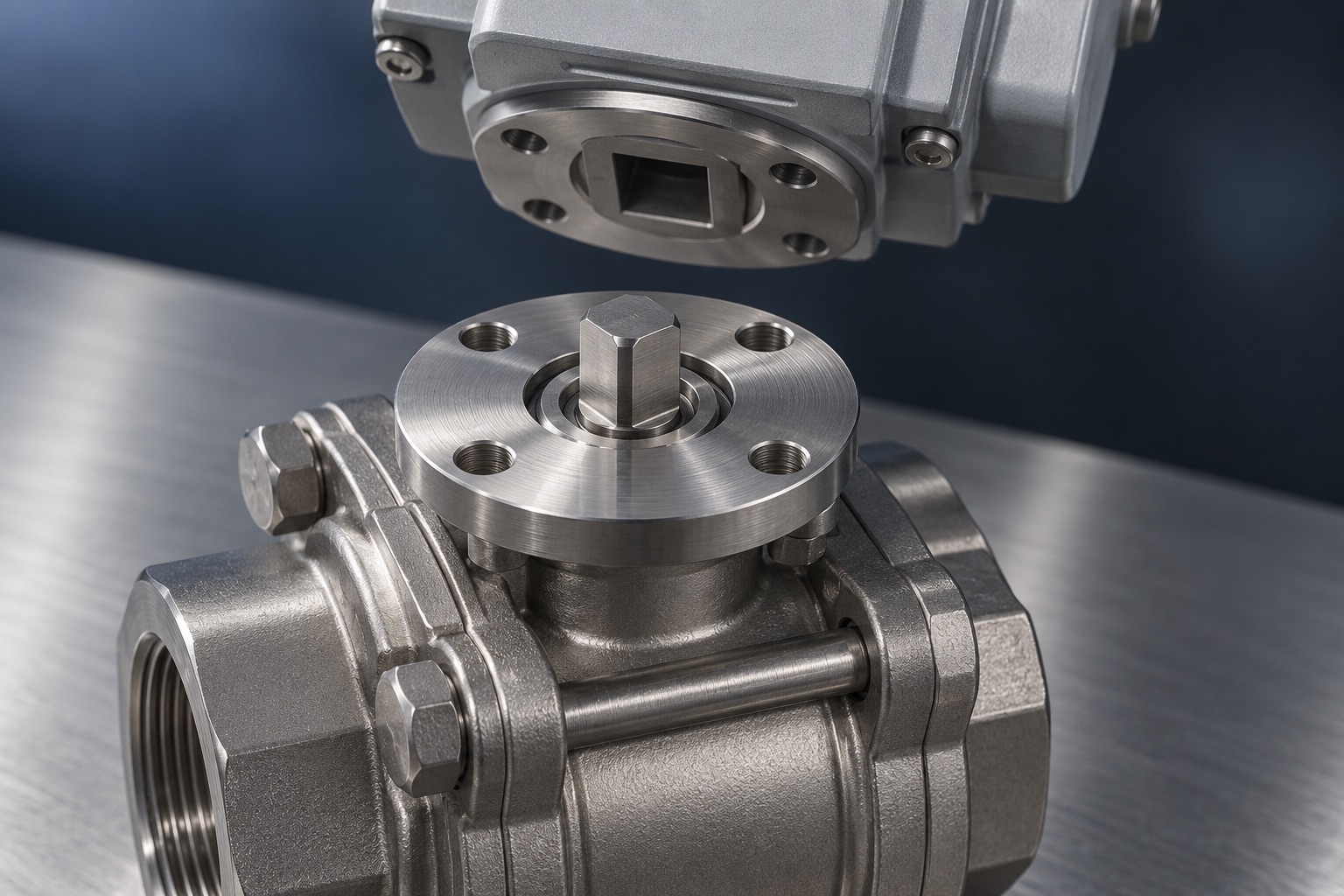

Der Anbauflansch entscheidet, ob das Ventil wirklich antriebsfertig ist
ISO 5211 definiert die Verbindung zwischen Schwenkantrieb und Ventil: einen Lochkreis, einen Zentrierdurchmesser und einen Antriebszapfen als Vierkant oder Doppel-D.
| ISO 5211 Flansch | Lochkreisdurchmesser |
|---|---|
| F03 | 36 mm |
| F04 | 42 mm |
| F05 | 50 mm |
| F07 | 70 mm |
| F10 | 102 mm |
| F12 | 125 mm |
Die vollständige Tabelle, F03 bis F100 mit Zentrierung, Schraubengewinde und Flanschhöhen sowie Lochpositionen und Bezeichnungsbuchstaben, steht in der ISO 5211 Referenz.
Die Lochkreismaße sind die Werte aus ISO 5211. Flanschgröße und Zapfenform sind vor der Bestellung eines Antriebs gegen die Ventilzeichnung zu prüfen.
Ein Ventil kann das maßlich auf zwei Wegen erfüllen. Der Flansch kann als Teil des Gehäuses oder der Laterne gegossen und bearbeitet sein, oder er ist eine angeschraubte Konsole mit einer Kupplung zur Spindel. Die Konsolenvariante ist günstiger, und sie ist meist gemeint, wenn ein Katalog von antriebsfertig spricht.
Der Unterschied zeigt sich als toter Gang. Konsole und Kupplung fügen zwischen Antriebsabtrieb und Kugel eine Fügestelle ein, und jedes Spiel in dieser Kette wird zu Winkelspiel. Der Antrieb meldet neunzig Grad Weg, während die Kugel etwas weniger zurücklegt, und die Endlage verschiebt sich mit der Richtung der vorherigen Bewegung, sodass sich das Sitzkontaktband verlagert statt zu wiederholen. Zugleich wird die Antriebsmasse über die Konsole als Biegelast in die Spindel geleitet statt in das Gehäuse.
Der Sitzwerkstoff ist keine reine Temperaturfrage mehr
Bei einem Handventil wird der Sitz gegen Medium und Temperatur ausgewählt. Unter Zyklen kommen Kriechen und Verschleiß hinzu.
Reines PTFE verformt sich unter Dauerdruckbelastung. Ein Ventil, das geschlossen gestanden hat, nimmt daher einen Druckverformungsrest gegen die Kugel an, und sein Losbrechmoment liegt über dem Wert, der an einem kürzlich bewegten Ventil gemessen wurde. Gefüllte Qualitäten mindern das.
| Sitzwerkstoff | Kriechen unter Dauerlast | Betätigungsmoment | Einsatz im Kühlkreis |
|---|---|---|---|
| Reines PTFE | Am höchsten der vier | Am niedrigsten | Wenige Betätigungen, sauberes Wasser, Handbetrieb |
| RPTFE, 15% Glas | Reduziert | Mittel | Allgemeiner Antriebsbetrieb, der übliche erste Schritt |
| RPTFE, 25% Glas | Weiter reduziert | Höher | Höhere Sitzlast oder höhere Zyklenzahl |
| PEEK | Am niedrigsten der vier | Am höchsten | Hohe Zyklenzahl, wenn der Antrieb Momentreserve hat |
Der Glykolanteil im Sekundärkreis wirkt ebenfalls auf die Auswahl, denn die Mischung erhöht die Viskosität und verändert das Benetzungsverhalten an der Sitzfläche.
Die Zyklenzahl ist eine Spezifikation, und es gibt Normen, die sie messen
Ventilnormen prüfen überwiegend die Druckhaltung, nicht die Dauerfestigkeit. ASME B16.34 legt Druck-Temperatur-Zuordnungen fest, API 598 und ISO 5208 definieren Gehäuse- und Sitzprüfung, und keine davon sagt, was das Ventil nach fünftausend Betätigungen tut.
Die Normen, die Zyklen messen, stammen aus der Prüfung flüchtiger Emissionen. ISO 15848-1 definiert Dauerklassen für Absperrarmaturen bei 205, 1 500 und 2 500 mechanischen Zyklen, geprüft mit einer Leckagegrenze an der Spindel. API 641 typprüft Schwenkarmaturen über 610 mechanische Zyklen mit Spindelemissionen unter 100 ppmv. Keine der beiden Normen wurde für Kühlwasser geschrieben, und keine ist eine Kühlqualifikation. Sie sind nützlich, weil sie der einzige breit anerkannte Weg sind, eine Zyklenzahl mit einer Spindelleckagegrenze zusammen anzugeben, und genau an diesem Zahlenpaar wird ein angetriebenes Kühlventil gemessen.
| Norm | Was sie misst | Was sie nicht sagt |
|---|---|---|
| ASME B16.34 | Druck-Temperatur-Zuordnung nach Werkstoff und Klasse | Nichts zur Zyklenlebensdauer |
| API 598 | Gehäuse-, Rücksitz- und Sitzleckageprüfung bei Fertigung | Nichts zur Zyklenlebensdauer |
| ISO 5208 | Sitzleckageraten der Klassen A bis D | Nichts zur Zyklenlebensdauer |
| ISO 5211 | Anbaumaße und Antriebszapfenform | Drehmoment, Dauerfestigkeit, ob der Flansch integral ist |
| ISO 15848-1 | Spindelleckage über Dauerklassen bei 205, 1 500 und 2 500 Zyklen | Verhalten in Wasser oder Glykol, Prüfmedium ist Helium oder Methan |
| API 641 | Spindelemission unter 100 ppmv über 610 mechanische Zyklen | Verhalten in Wasser oder Glykol, Prüfmedium ist Methan |
Der Auslegungsfehler, der eine Korrektur verdient
Die Antriebsauslegung erfolgt üblicherweise über das Sitzmoment aus dem Ventilkatalog mit einem Sicherheitsfaktor. Der Katalogwert ist in der Regel eine saubere Angabe bei Umgebungstemperatur, in Wasser, an einem gerade bewegten Ventil gemessen.
Die Bedingung, die über die Antriebsgröße entscheidet, ist eine andere. Es ist das Losbrechmoment eines Ventils, das wochenlang in einer Stellung bei Kreistemperatur in einer Glykolmischung gestanden hat. Der Sitz hat einen Druckverformungsrest gegen die Kugel angenommen, und das Moment für die ersten Grad Bewegung liegt über dem Katalogwert. Ein nach der sauberen Zahl und einem moderaten Faktor gewählter Antrieb kann an einem völlig einwandfreien Ventil blockieren.
Fordern Sie den Losbrechwert nach einer Standzeit bei Temperatur im tatsächlichen Medium an und legen Sie danach aus. Wenn ein Lieferant nur den Umgebungswert liefern kann, ist das vor der Bestellung zu wissen wertvoller als nach der Inbetriebnahme.
Was in die Anfrage gehört
Eine Anfrage mit diesen Angaben lässt sich gegen die tatsächliche Beanspruchung kalkulieren. Eine ohne sie wird als Handventil mit aufgesetztem Flansch kalkuliert.
- Nennweite, Druckstufe und Medium, einschließlich Glykolart und Konzentration
- Temperaturbereich des Kreises und die Temperatur, bei der das Ventil steht, wenn es sich nicht bewegt
- Erwartete Betätigungen pro Jahr und ob das Ventil lange in einer Stellung verharrt
- Erforderliche ISO 5211 Flanschgröße und ob der Flansch integral im Gehäuse liegen muss
- Form des Antriebszapfens, Vierkant oder Doppel-D, und die Schlüsselweite
- Losbrechmoment nach Standzeit bei Temperatur, nicht nur Sitzmoment bei Umgebung
- Grenzwert der Spindelleckage und ob ein Nachweis nach ISO 15848-1 oder API 641 verlangt wird
- Ob das Ventil in der Leitung wartbar sein muss, was zwischen zweiteilig und dreiteilig entscheidet
- Anschlussform und ob die Antriebskontur zum Nachbarrack frei geht
Was hier nicht entschieden wird
Elektrisch oder pneumatisch wird durch die obigen Argumente nicht entschieden. Beide erfüllen alle vier Bedingungen. Die Wahl hängt davon ab, ob am Rack Druckluft verfügbar ist und welche Stellung das Ventil bei Ausfall von Strom oder Luft einnehmen muss. Das ist im unten verlinkten Antriebsvergleich gesondert behandelt.
Auch die Ventilzahl je Rack wird hier nicht festgelegt. Sie ist eine Funktion dessen, wie viele Abzweige eine Auslegung unabhängig wartbar macht, und das unterscheidet sich zwischen Direct-to-Chip, Rear-Door-Nachrüstung und Immersion. Eine Zahl aus einer Referenzauslegung lässt sich nicht auf eine andere übertragen.
