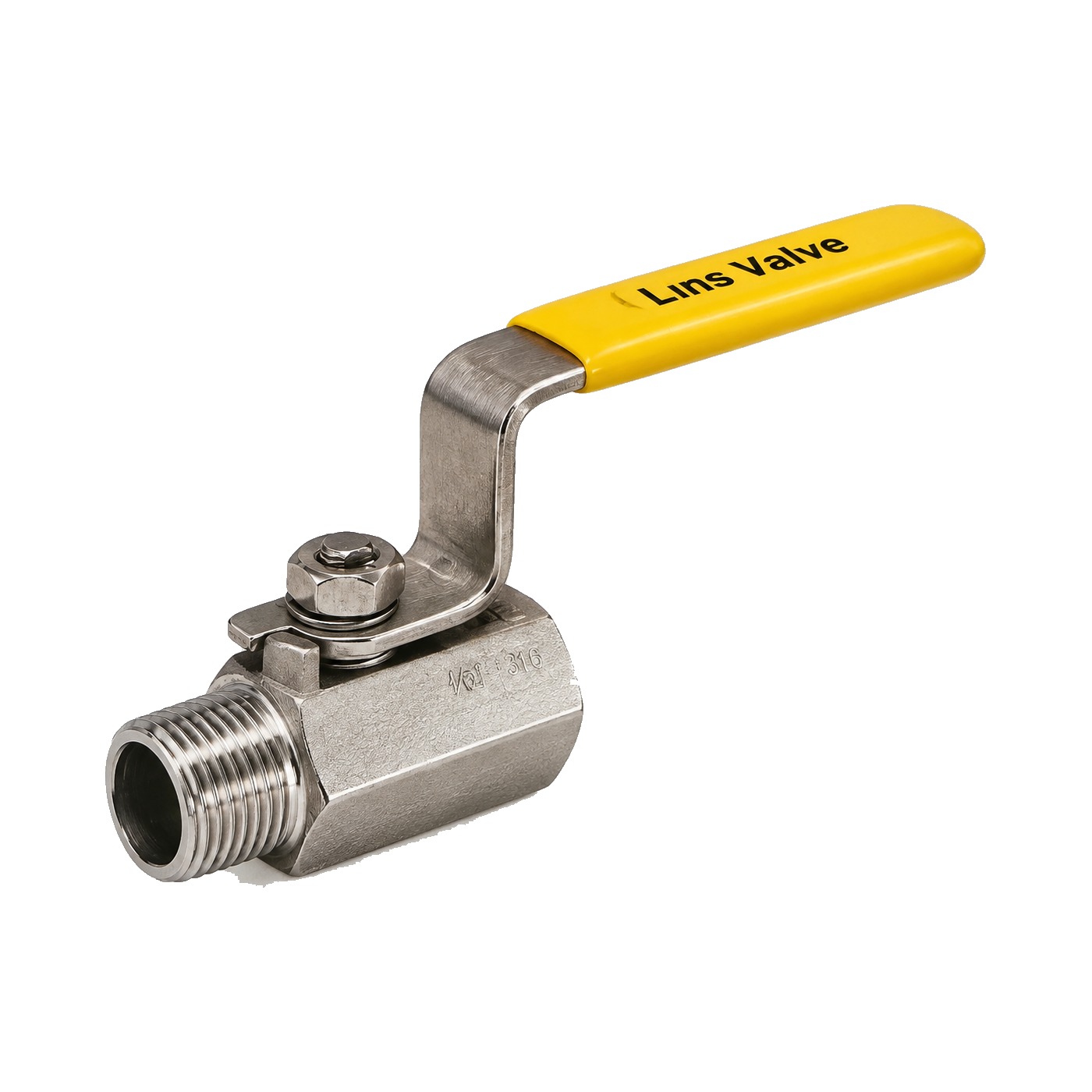

Kugelhahn, 1-teilig, Edelstahl
Bauteile und Werkstoffe
Wo ein einteiliges Gehäuse passt
Das Gehäuse eines einteiligen Kugelhahns ist ein einziges Gussteil; ein von einer Seite eingeschraubter Einsatz hält Sitz und Kugel in Position. Es gibt keine Gehäusetrennfuge und damit eine Dichtstelle weniger. Im Gegenzug lässt sich der Sitz vor Ort nicht wechseln — die Instandhaltungsstrategie lautet Komplettaustausch.
Im Vergleich der drei Bauarten wird die Einordnung deutlich: dreiteilig für die Wartung in der Leitung, zweiteilig für Kosten und Baulänge, einteilig, um an kleinen Absperrstellen Teilezahl und Preis so weit wie möglich zu senken. Messstellen, Entleerungen und Entlüftungen, Absperrungen an Geräteanschlüssen — dort, wo viele kleine Armaturen sitzen und keine Wartung vorgesehen ist, geht die Rechnung auf.
Der reduzierte Durchgang will vorher gerechnet sein
Diese Baureihe hat reduzierten Durchgang. Der Abstand zwischen Kugelbohrung und Nennweite fällt bei kleinen Größen besonders auf: DN8 hat 5,0 mm, DN15 hat 9,2 mm, DN25 hat 15,0 mm.
Dient die Armatur nur dem Absperren, ist das unkritisch. Sitzt sie dagegen auf der Saugseite einer Pumpe, in einem Kreis mit knapper Förderhöhe oder in einer molchbaren Leitung, gehört dort ein Volldurchgang hin. Der Druckverlust wird bei der Auswahl am häufigsten übersehen und ist nachträglich am schwersten zu korrigieren.
Gewinde bis zur Normnummer angeben
Die Anschlüsse sind Gewinde und können nach folgenden Normen gefertigt werden: ASME B1.20.1 (NPT) und BS 21 (PT).
NPT und PT haben unterschiedliche Flankenwinkel; sie sehen ähnlich aus, sind aber nicht austauschbar. Bitte geben Sie bei der Anfrage die Normnummer an und nicht nur „BSP“ — BSP unterscheidet zylindrisch (G) und kegelig (R), und genau diese Angabe wird in der Praxis am häufigsten falsch gemacht.
Ausblassichere Spindel
Die Spindel wird von innen eingesetzt und stützt sich mit ihrem Bund am Gehäuse ab. Selbst wenn sich die Stopfbuchsbrille vollständig löst, kann der Leitungsdruck die Spindel nicht aus der Armatur treiben.
Einsatzfälle
- Absperrung kleiner Nennweiten an Mess- und Probenahmestellen
- Entleerungen und Entlüftungen an Geräten und Leitungen
- Abzweige für Druckluft, Stickstoff und ähnliche Gase
- Absperrstellen in großer Stückzahl, preissensibel und ohne vorgesehene Wartung
Häufige Fragen FAQ
Lässt sich der Sitz bei einteiliger Bauweise wechseln?
Nein. Der Einsatz ist eingepresst und nicht für die Demontage vor Ort ausgelegt. Bei verschlissenem Sitz wird die Armatur komplett getauscht. Ist ein Sitzwechsel vorgesehen, wählen Sie die dreiteilige Bauform.
Bis zu welcher Nennweite ist die Baureihe lieferbar?
Bis 2 Zoll (DN50). Darüber verliert die einteilige Bauweise ihre Vorteile bei Kosten und Betätigungsmoment; sehen Sie dann die zwei- oder dreiteilige Ausführung an.
Wodurch ist die obere Temperaturgrenze von 180 °C bestimmt?
Das ist der Auslegungsbereich der gesamten Armatur und wird von Sitz und Packung bestimmt, nicht vom Gehäusewerkstoff. Liegt die Prozesstemperatur höher, muss der Sitz auf RPTFE oder PEEK geändert werden; das fällt in den Sonderbau.
OEM und Sonderausführungen Auf dieser Seite stehen die Standardausführungen. OEM- und Private-Label-Projekte gehen häufig darüber hinaus, etwa bei Endform, Sitzwerkstoff oder Markierung. Die Seite zur OEM-Fertigung von Edelstahl-Kugelhähnen beschreibt Kapazität, Prüfung und Zulassungen. Oder Sie schicken uns direkt die Zeichnung.
