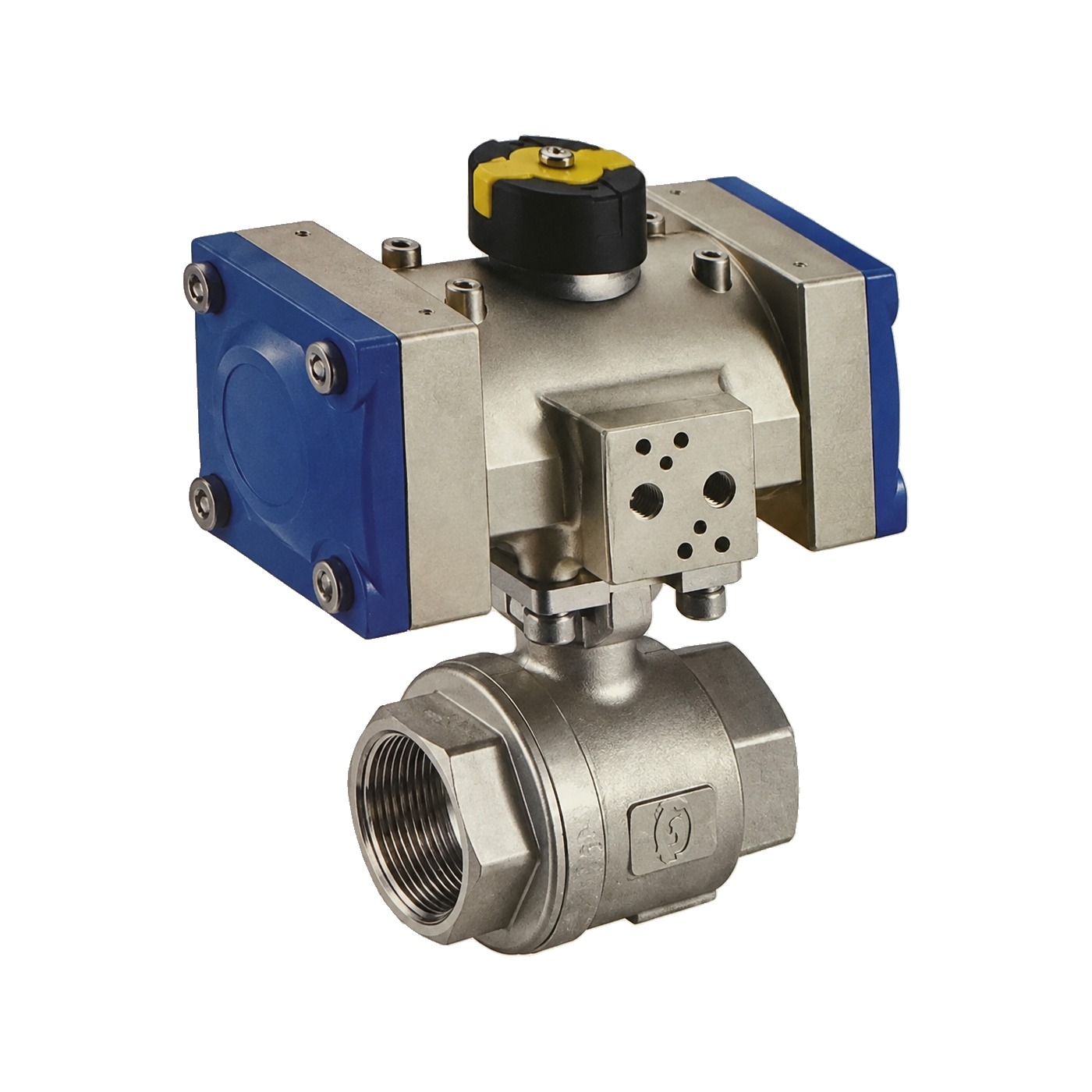

Kugelhahn, 2-teilig, mit Direktmontageflansch

Was der Direktmontageflansch löst

Um einen handbetätigten Kugelhahn auf Antrieb umzurüsten, braucht es zwei Teile dazwischen: eine Konsole, die den Antrieb über der Armatur trägt, und eine Kupplung, die den Vierkant des Antriebs mit der Spindel verbindet. Beides sind Zukaufteile, und ob die Maße stimmen und die Fluchtung sauber ist, entscheidet unmittelbar über die Querkraft auf die Spindel. Ein Versatz fällt kurzfristig nicht auf; langfristig zeigt er sich als einseitiger Spindelverschleiß und als Leckage an der Packung.

Der Anschlussflansch dieser Baureihe ist am Gehäuse angegossen, das Lochbild entspricht ISO 5211, das Spindelende ist ein genormter Vierkant. Der Antrieb wird direkt angeschraubt, ohne Zwischenstück. Zwei Teile weniger heißt: zwei Toleranzketten weniger und zwei Artikelnummern weniger in der Verwaltung.

Flanschgrößen

• DN8–DN32 (1/4"–1-1/4"): F03 / F05 als Doppellochbild, Lochkreise 36 mm und 50 mm
• DN40–DN50 (1-1/2"–2"): F05 / F07, Lochkreise 50 mm und 70 mm
• DN65–DN80 (2-1/2"–3"): F07 / F10, Lochkreise 70 mm und 102 mm

Bitte gleichen Sie den Antrieb über diese Kennzeichnungen ab, nicht über die Nennweite. Bei gleicher Nennweite fällt das zugehörige ISO-Maß je nach Hersteller unterschiedlich aus.

Volldurchgang und reduzierter Durchgang

Die Baureihe gibt es mit Volldurchgang und mit reduziertem Durchgang. Beim Volldurchgang entspricht die Kugelbohrung dem Rohrinnendurchmesser, der Druckverlust liegt nahe an dem eines geraden Rohrstücks — die Wahl für druckverlustempfindliche Kreise und molchbare Leitungen. Der reduzierte Durchgang baut kleiner, braucht weniger Drehmoment und kostet weniger; für reines Absperren genügt er. Bitte geben Sie die Variante bei der Anfrage an, denn das erforderliche Drehmoment unterscheidet sich und bestimmt die Antriebsauswahl mit.

Langzeitverhalten der Packung

Die Spindelpackung wird über eine Tellerfeder (SUS301) vorgespannt. Häufiges Schalten und wechselnde Temperaturen lassen die Packung nach und nach setzen; die Tellerfeder gleicht dieses Setzen aus, damit die Vorspannung nicht mit der Zeit verloren geht.

Bei angetriebenen Armaturen zählt das besonders. Bei einem Handhebel spürt man eine lose werdende Spindel beim Schalten — ein Antrieb meldet nichts. Wenn es auffällt, tropft es meist schon.

Ausblassichere Spindel und Verriegelung

Die Spindel wird von innen eingesetzt und stützt sich mit ihrem Bund am Gehäuse ab; selbst bei vollständig gelöster Stopfbuchsbrille kann der Leitungsdruck sie nicht heraustreiben. Optional ist eine Verriegelung (SS304) erhältlich, die den Hahn in Auf- oder Zu-Stellung sichert.

Einsatzfälle

• Prozess- und Versorgungsleitungen mit Fernbedienung oder automatischem Schalten
• Absperren und Umschalten in Kühlwasserkreisen von Rechenzentren
• Automatisierte Abschnitte für Druckluft und Stickstoff
• Leitungen, die zunächst handbetätigt geliefert und später automatisiert werden

Häufige Fragen FAQ

Worin unterscheidet sich die Baureihe von einem normalen zweiteiligen Kugelhahn?
Im Anschlussflansch. Bei der normalen Ausführung sind Konsole und Kupplung nötig, um einen Antrieb zu montieren. Hier ist der ISO-5211-Flansch am Gehäuse angegossen, der Antrieb wird direkt verschraubt. Steht fest, dass nur von Hand betätigt wird, ist die normale Ausführung günstiger.

Ist die Armatur auch ohne Antrieb erhältlich?
Ja. Der Flansch gehört zum Gehäuse. In der Handausführung wird mit Hebel geliefert; für eine spätere Automatisierung muss die Armatur nicht getauscht werden.

Wie teile ich Ihnen den gewünschten Antrieb mit?
Nennen Sie uns das ISO-5211-Maß des Antriebs (F03 / F05 / F07) und das Vierkantmaß, oder direkt den Typ. Wir prüfen, ob Lochbild und Spindelende zusammenpassen, und melden uns zurück.

OEM und Sonderausführungen Auf dieser Seite stehen die Standardausführungen. OEM- und Private-Label-Projekte gehen häufig darüber hinaus, etwa bei Endform, Sitzwerkstoff oder Markierung. Die Seite zur OEM-Fertigung von Edelstahl-Kugelhähnen beschreibt Kapazität, Prüfung und Zulassungen. Oder Sie schicken uns direkt die Zeichnung.
